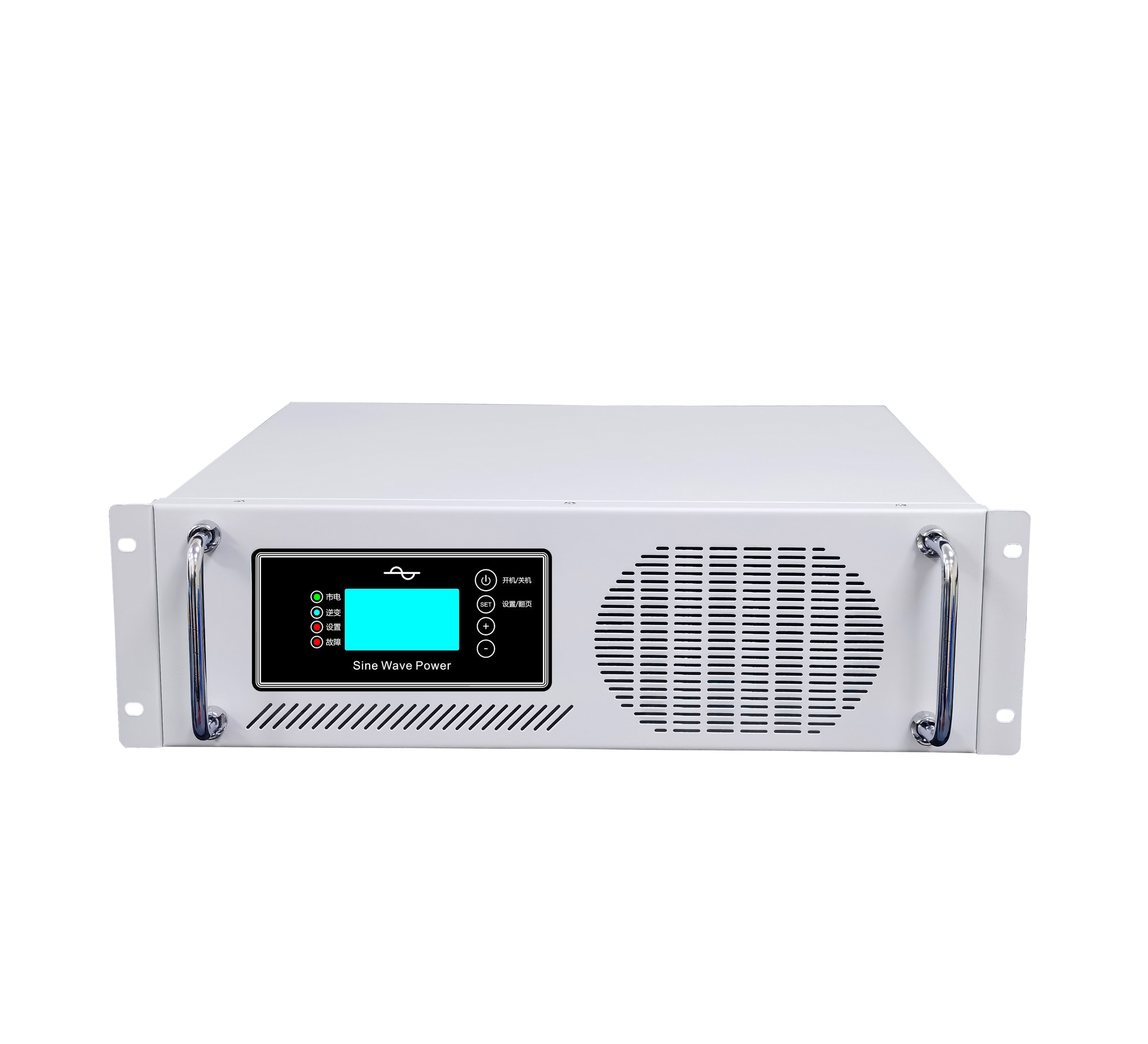

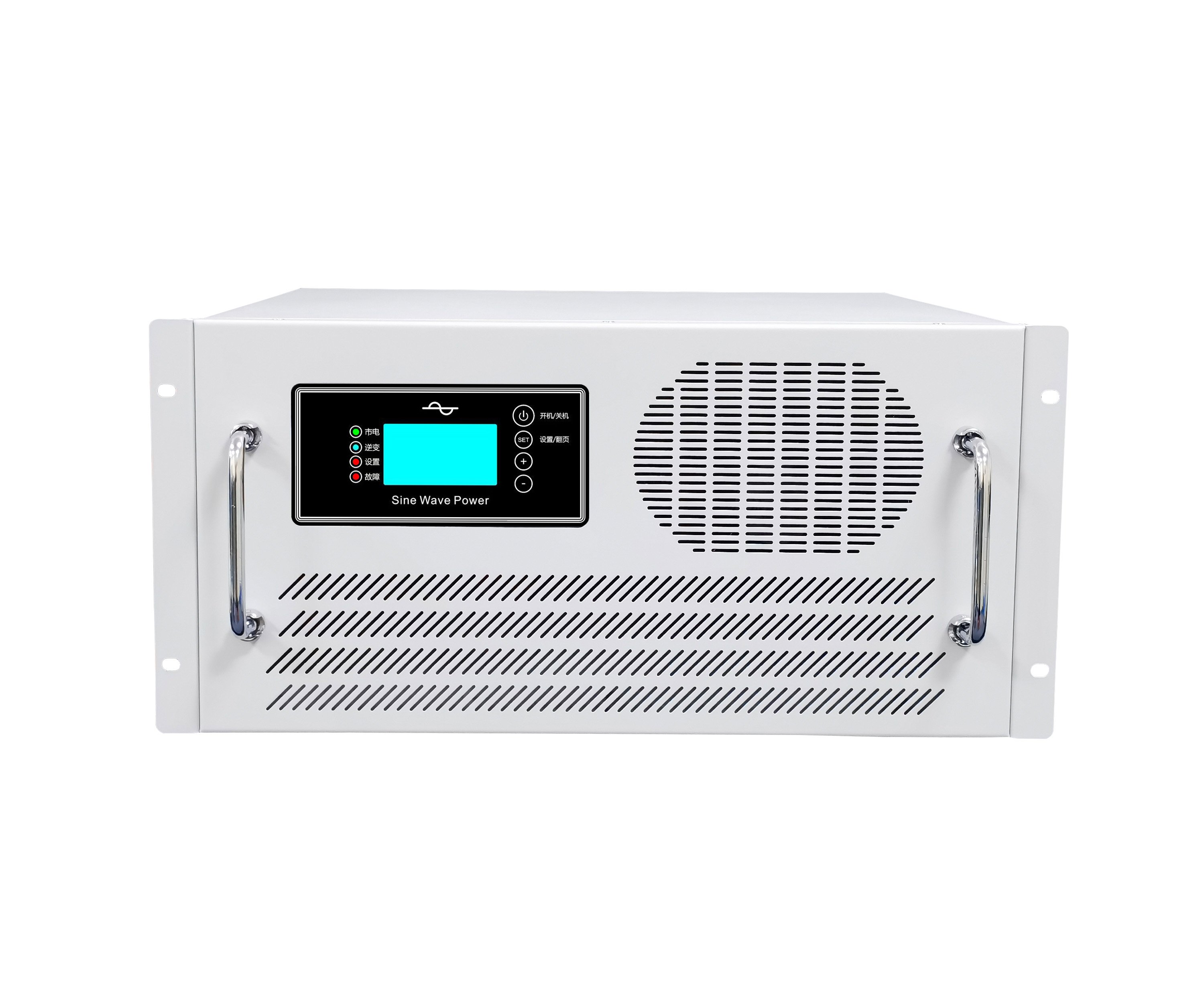

工頻多功能逆變器1-20KW（DC96-240V）

本系列電源經過精心設計和優化，一體式內置隔離變壓器，超容量IGBT設計，能夠滿足不同領域和用電設備對UPS逆變電源的高標準要求。無論是在高壓開關、繼電保護、自動裝置等操作、控制電源和事故照明電源、商業還是工業環境中，都能提供穩定、可靠的單相正弦波交流電源，確保用電設備安全、高效運行。適用于直流電壓為DC96V，DC110V，DC192V，DC220V，DC240V的逆變或充電或應急供電備電場合。

客戶服務中心：13684994423

產品詳情

一、 產品簡介

產品概述

應用領域

電力系統：配套直流屏或交直流一體化電源系統，構成電力UPS交流備電。

商業用途：適用于商業環境中的各種電子設備保電，如收銀機、照明等。

工業應用：為工業設備提供可靠的不間斷電源，確保生產供電的連續性。

民用設備：家庭儲能備電，常用的空調、電視、冰箱等電器均可由本逆變電源供電。

軍事領域：滿足軍事裝備的嚴苛要求，提供穩定的電力保障。

電信與電力：為電信基站、電力監控等關鍵設備提供不間斷電源。

主要用途

家用電器：空調、電視、冰箱、洗衣機等。

辦公設備：電腦、打印機、復印機等。

商業設備：收銀機、POS機、廣告顯示屏等。

電動工具：各種電動工具和機械設備。

電力系統：高低壓柜系統的操作和控制、事故照明等。

工業設備：生產線、機械設備等。

電信設備：通信基站、網絡設備等。

核心特性：

1. 高質量電源輸出

純正弦波輸出：確保波形優于市電，提供穩定的電力供應。

無雜波干擾：確保負載設備安全，避免因電源問題導致的損壞。

快速UPS轉換：轉換時間小于8ms，保障用電連續性和穩定性。

2. 智能化管理和維護

智能CPU控制：模塊化設計，簡化維護流程。

降低維護成本：提高設備穩定性，減少維護次數和成本。

3. 直觀的用戶界面

LED和LCD顯示屏：實時顯示運行參數，操作便捷。

故障信息顯示：故障直接顯示，便于快速識別和解決問題。

4. 高效率能源轉換

高轉換效率：半載環境下高達92%，市電環境下可達99%以上。

低空耗：節能模式下功耗低至8W，實現高效節能。

5. 多功能充電支持

市電輔助充電：三階段式智能充電，兼容鉛酸、鋰電池、固態電池等多種電池類型。

6. 智能溫控系統

節能耐用風扇：延長設備壽命，保障穩定運行。

7. 強大的負載能力

逆變器性能：1KW逆變器可驅動1P空調，以此類推，強大的負載驅動能力。

使用優勢：能夠應對各種負載需求，可以99%負載長時間運行。

8. 長壽命電路設計

工頻電路：采用優質電子材料，穩定性高，壽命長，正常使用壽命在十年以上。

9. 全面保護機制

多重保護功能：包括低壓、高壓、高溫、短路、過流、過載等，確保設備安全。

10. 抗干擾設計

超強的抗干擾能力，保證在復雜電磁環境下依然能夠穩定工作，輸出純凈的正弦波交流電。

11. 靈活的配置選項

可設置選擇：50HZ/60HZ可選，AC/DC優先模式可調，電池類型可選，充電電流可調，中英文可選，節能選擇等。

12. 高品質組件

優質電子配件：包括UI型工頻隔離變壓器、銅質接線端子、全銅品牌線材等，確保高效、安全和穩定的電力供應。

二、產品功能介紹

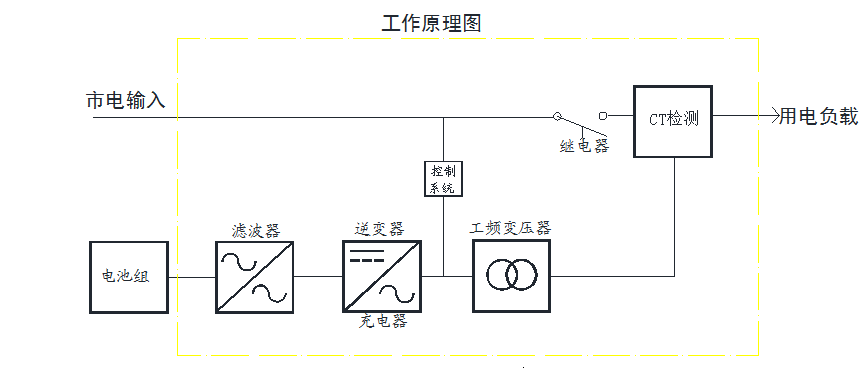

1:產品原理圖

2:產品原理說明(交流主供/直流主供,可以在后面板拔碼選擇)

A、交流主供（市電優先模式）

步驟1：當有市電時，市電旁路直接輸出，同時為蓄電池充電；

步驟2：當市電突然停電或異常，在8ms內系統自動切換至逆變供電，確保負載持續工作；

步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；

B、直流主供（逆變優先模式）（以12V電池模式舉例如下,其他電壓等級對應翻倍）

主用于電池供電，市電當備用電源。

步驟1：當有市電OK時，只要電池電壓高于10.5V，電源將電池逆變輸出；

步驟2：當電池放電至10.5V，電源將自動切換至市電旁路輸出，同時市電給電池輔助充電；

（此功能主要實現市電互補供電、保證用電設備持續使用，不要市電充電，可以在面板取消）。

步驟3：當市電通過逆變電源給電池充電至13V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至電池逆變模式輸出。

步驟4：當市電故障、并且電池電壓低于10V，逆變器將關閉輸出。

如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出同時給電池充電。

如果市電還不正常，電池充電至12V時，逆變器將自動開機、逆變模式輸出。

3、市電大功率智能充電功能說明：(可一直帶充電，也可當直流屏模塊全壞時，開啟輔助充電)

1）可以給不同種類的電池充電，具體請查看產品參數：（說明書第五條）

2）充電方式為三階段式智能充電：

段I：用最大恒定電流快速充電，以盡快激活電池、提升備用電力。（恒流充電）

段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命、同時避免電池過充。（恒壓充電）

段III：當檢測到電池充滿時，會轉為浮充電壓小電流充電，確保電池在滿電量狀態，并且自動檢測電池電量，充電完成自動停止充電節省電力。（浮充）

4、節能模式（節能模式偵測時間5S）：當選擇在節能模式下，空耗為1W～8W之間，只有芯片在工作，逆變電源在節能狀態下進行自動循環檢測，當連接的負載大于30W后，系統會在5S內自動開機進入正常工作模式，為負載供電；當卸載（負載小于30W）后，5S內自動進入節能狀態；此功能大大減少了系統不必要的電量浪費，最大可能的減小空耗。

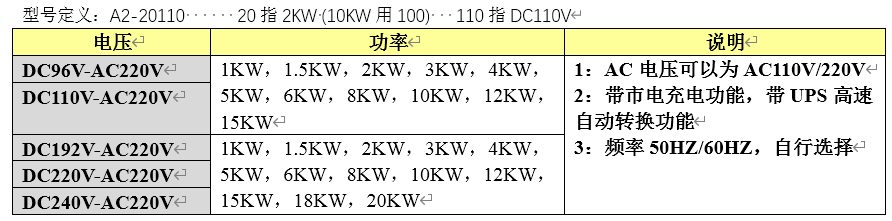

三、 規格型號

四、技術參數

參數規格

功率規格

1~20KW（1-25KVA）

直流輸入規格

額定電壓規格

DC96/110/192/220/240V~AC220V

DC96/110/192/220/240V~AC110V

工作電壓范圍(正常工作電池電壓)

DC96V輸入

80V-126V ± 1V

DC110V輸入

90V-142V ± 1V

DC192V輸入

160V-251V ± 2V

DC220V輸入

180V-283V ± 2V

DC240V輸入

200V-314V ± 2V

低壓警告(電池電壓過低時,蜂鳴器響,提醒用戶)

DC96V輸入

84Vdc ± 1Vdc

DC110V輸入

94Vdc ± 1Vdc

DC192V輸入

168Vdc ± 2Vdc

DC220V輸入

188Vdc ± 2Vdc

DC240V輸入

210Vdc ± 2Vdc

低壓斷電(電池電壓過低時關閉輸出)

DC96V輸入

80Vdc ± 1Vdc

DC110V輸入

90Vdc ± 1Vdc

DC192V輸入

160Vdc ± 2Vdc

DC220V輸入

180Vdc ± 2Vdc

DC240V輸入

200Vdc ± 2Vdc

低壓恢復(電池電壓恢復正常時,自動開機)

DC96V輸入

95Vdc ± 1Vdc

DC110V輸入

107Vdc ± 1Vdc

DC192V輸入

190Vdc ± 2Vdc

DC220V輸入

213Vdc ± 2Vdc

DC240V輸入

238Vdc ± 2Vdc

高壓警告及保護 (電池電壓過高時,蜂鳴器響,3秒后保護)

DC96V輸入

126Vdc ± 1Vdc

DC110V輸入

142Vdc ± 1Vdc

DC192V輸入

251Vdc ± 2Vdc

DC220V輸入

283Vdc ± 2Vdc

DC240V輸入

314Vdc ± 2Vdc

高壓恢復(電池高壓保護后,降到此電壓以下,5分鐘后自動開機)

DC96V輸入

123Vdc ± 1Vdc

DC110V輸入

138Vdc ± 1Vdc

DC192V輸入

246Vdc ± 2Vdc

DC220V輸入

278Vdc ± 2Vdc

DC240V輸入

308Vdc ± 2Vdc

峰值逆變效率

>92%（半載） >88%（滿載）

直流優先型,當有市電旁路時,電池低壓轉換點(電池低于此電壓,轉到市電供電)

DC96V輸入

85Vdc ± 1Vdc

DC110V輸入

96Vdc ± 1Vdc

DC192V輸入

170Vdc ± 2Vdc

DC220V輸入

192Vdc ± 2Vdc

DC240V輸入

213Vdc ± 2Vdc

直流優先型,轉為市電供電后,電池低壓恢復點(電池充到高于此電壓,轉回電池供電)

DC96V輸入

103Vdc ± 1Vdc

DC110V輸入

116Vdc ± 1Vdc

DC192V輸入

208Vdc ± 2Vdc

DC220V輸入

233Vdc ± 2Vdc

DC240V輸入

260Vdc ± 2Vdc

交流輸入規格

額定電壓規格

220VAC系統

110VAC系統

輸入電壓波形

正弦波(市電或發電機)

額定輸入電壓

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

低壓關斷點

140Vac±3%

70Vac±3%

低壓恢復點

147Vac ±3%

74Vac ±3%

高壓關斷點

260Vac±3%

131Vac±3%

高壓恢復點

250Vac±3%

126Vac±3%

低壓關充值

≤147V 停止充電 150V恢復

≤74V 停止充電 76V恢復

高壓關充值

≥250V 停止充電 247V恢復

≥126V 停止充電 124V恢復

頻率

50HZ(45-55HZ) 60HZ(55-65HZ) 用發電機的必須保證發電機頻率不超限

市電充電規則

三個階段:

恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段)

外部充電過壓保護

額定DC

96V

110V

192V

220V

240V

電壓/V

124

140

249

280

310

外部充電保護說明

指當有其他充電器給電池充電時，致電池電壓過高，逆變器將保護

市電峰值充電效率

≥85%

市電供電時效率

≥98%

轉換時間

<8ms (市電轉逆變)或(逆變轉市電)

交流輸出規格

額定輸出電壓 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

輸出電壓范圍

±3%rms

額定輸出頻率(Hz)

50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可拔碼開關選擇)

功率因數

>0.9

輸出波形

純正弦波(任何條件下均優于市電)

波形失真率( THD )

≤3%( 線性負載 )

動態響應( 0～100% )

≤5%

峰值系數( CF )

3:1

過載保護

(SMPS load)

100%<負載<125% ，每3秒響一次，15分鐘后關閉輸出；

125%<負載<150% ，每1秒響0.5秒，1分鐘后關閉輸出；

負載>150% ，3秒后關閉輸出

只告警未保護，負載低于100%后立即停止告警；

保護后，5分鐘后自恢復檢測，如恢復正常負載，5分鐘后自動恢復工作

（或手動關機，可立即重新開機）

其他說明

連續運行時間

可以連續長時間運行

正常開機空耗

型號KW

空耗功率W

說明

以DC96V機型實測，不同直流電壓會有小差異

節能模式空耗

≤8W

安全認證

CE-EMC認證 CE-LVD認證 FCC認證 UL檢驗報告型式檢驗報告

絕緣強度

1500Vac，1分鐘不擊穿

絕緣電阻

不低于2M

通訊接口方式

標配RS485 (可定制RS232/WIFI/GPRS/CAN等通訊方式）

冷卻

溫控變速風扇散熱（要在通風條件下）

噪音( dB、1米 )

＜60分貝

使用環境溫度( ℃ )

-40～+50

存儲環境溫度( ℃ )

-40～+70

使用環境濕度

0-95%相對濕度（不結露）

使用海拔( m )

≤5000 (超過1000米，降額使用，每升1000米降10%使用)

顯示方式

LED指示燈+LCD液晶顯示

告警方式

蜂鳴器聲音告警+顯示屏顯示告警

保護功能

低壓保護，高壓保護，高溫保護，短路保護，過流保護，過載保護，低壓恢復，智能溫控，故障告警（所有保護帶自恢復功能，條件正常后5分鐘后自動開機）

防護等級

IP20 / 可定制

尺寸重量及配置說明
產品凈重（約）	功率/KW	1	2	3	4	5	6	8	10	12	15	18	20
	重量/kg	25	28	32	41	43	45	61	68	75	88	94	98
產品毛重（約）	功率/KW	1	2	3	4	5	6	8	10	12	15	18	20
	重量/kg	26	29	33	42	44	46	62	69	76	90	96	100
產品尺寸mm 詳細見第八條產品尺寸圖		1-3KW機架式（3U）			4-6KW機架式（4U）			8-12KW機架式（5U）			15-20K機架式（7U）
		寬482深442高132 含端子總深477			寬482深442高176 含端子總深477			寬482深487高221 含端子總深522			寬482深487高310 含端子總深522

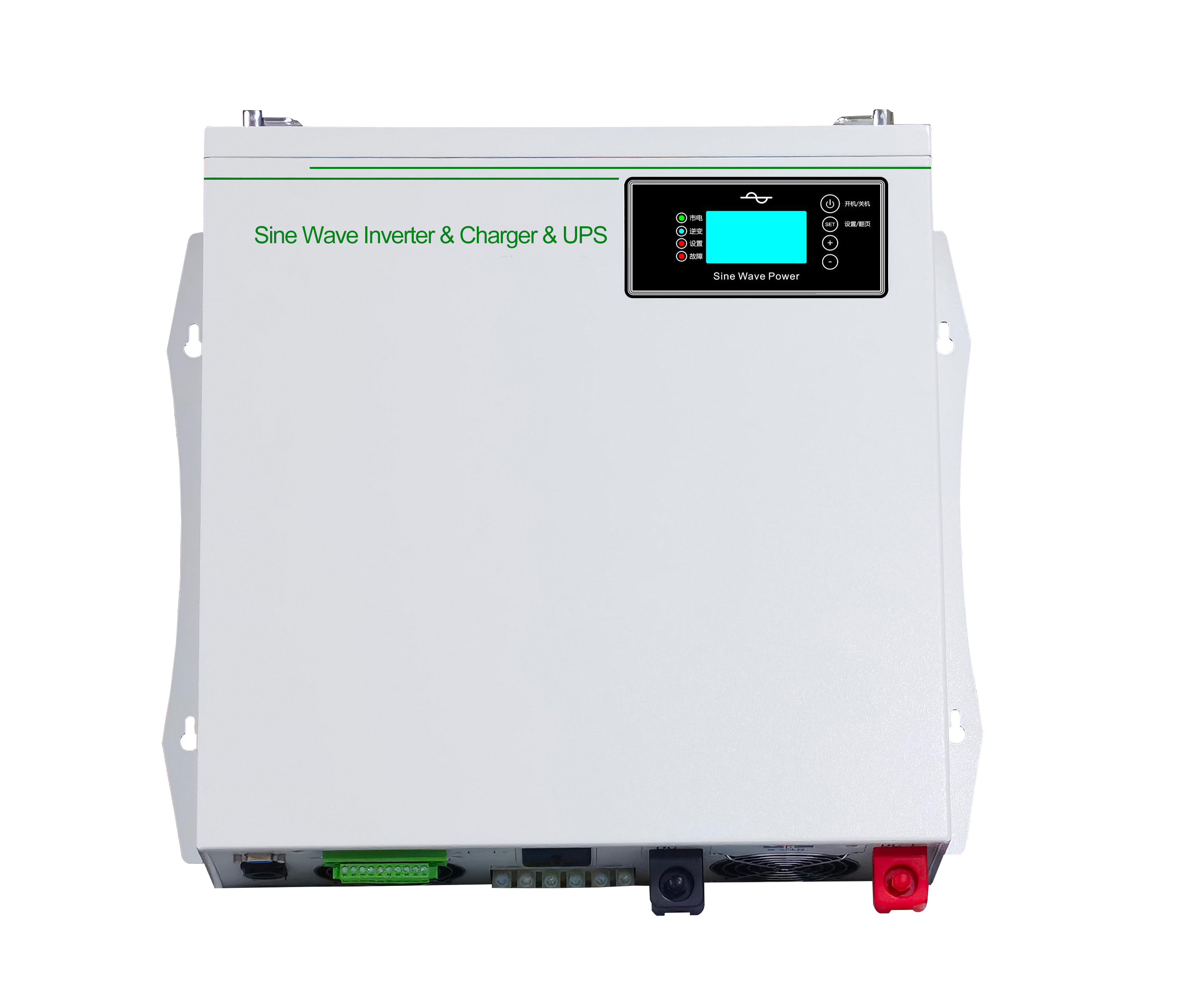

		1-3KW臥式款/掛式款			4-6KW臥式款/掛式款			8-12KW臥式款/掛式款			15-20KW臥式款/掛式款
		長442寬436高132 含端子總長477			長442寬436高176 含端子總長477			長487寬436高221 含端子總長522			長487寬436高310 含端子總長522
包裝尺寸（紙箱）mm		1-3KW			4-6KW			8-12KW			15-20KW
		長580，寬580，高235			長580，寬580，高282			長630，寬580，高340			長630，寬580，高445

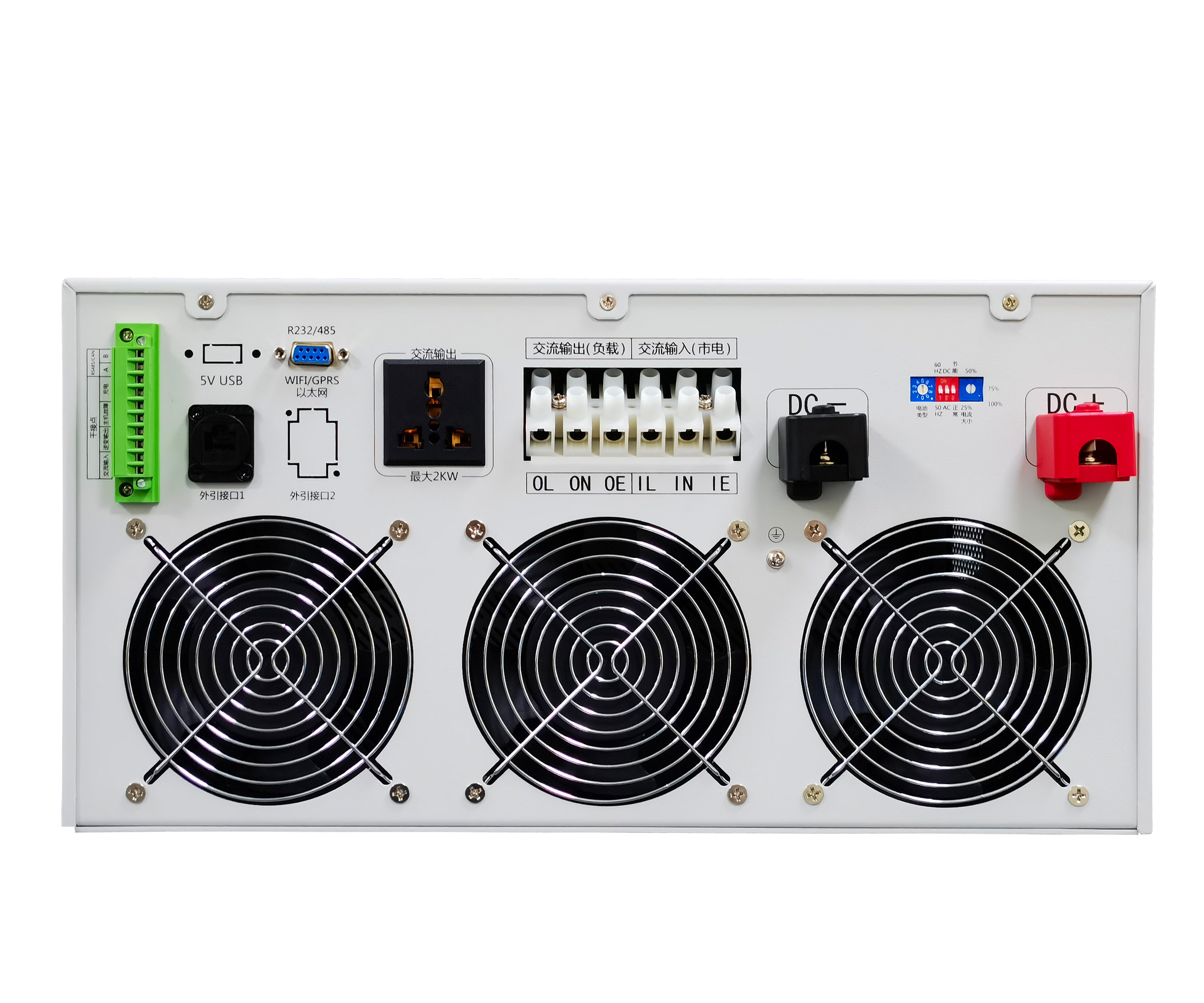

標配		顯示屏顯示；1路AC輸入；1路DC輸入；1路AC輸出；RS485通訊；三孔插一個；
選配單元		1：電池防反接板；2：故障干接點；3：USB通訊端口； 4：外引開關板；5：外引顯示屏；6：多路RS485/232；7：WIFI模塊；8：GPRS模塊；9：以太網模塊；10：CAN通訊；11：背面罩
