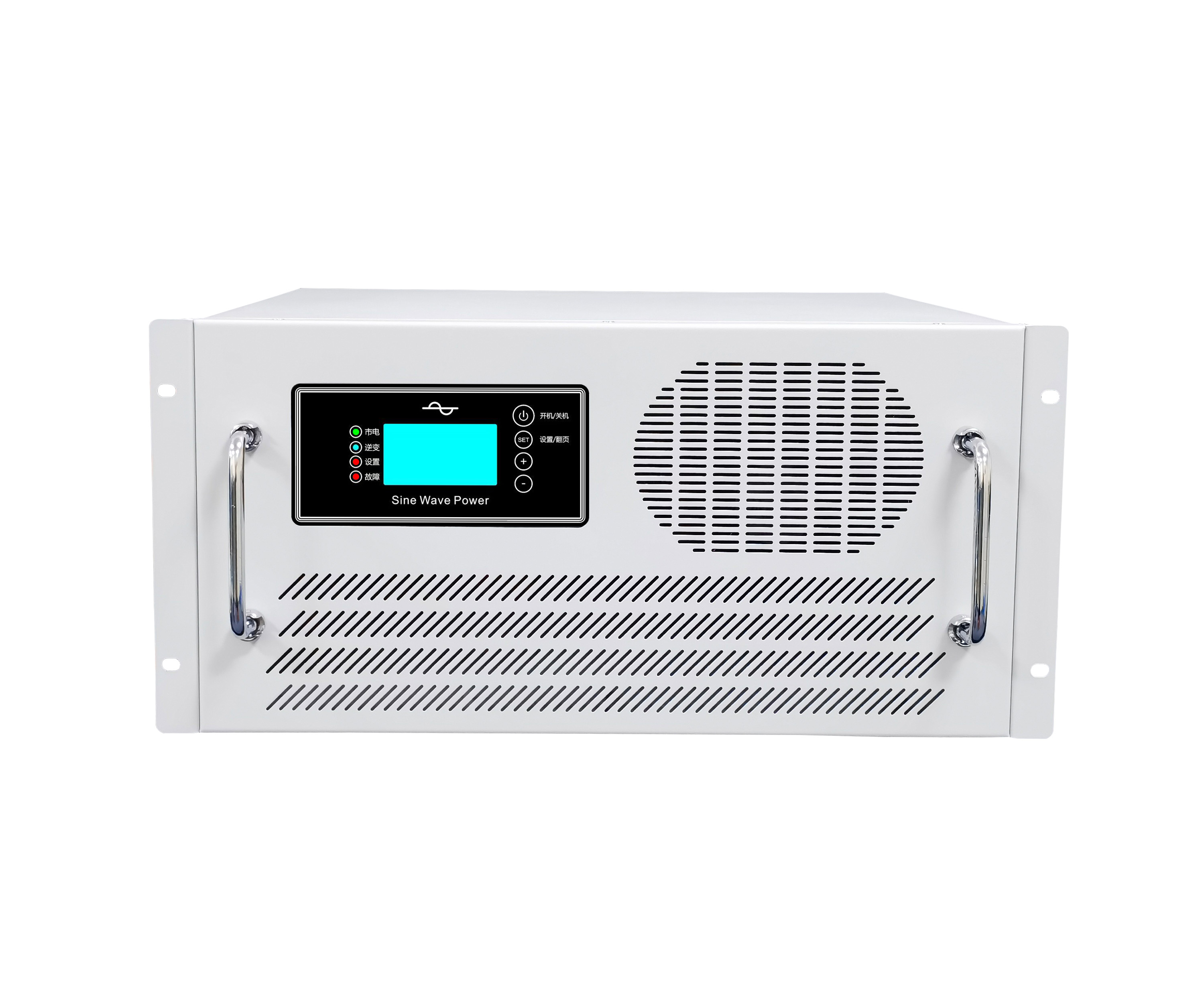

工頻電力/通信專用逆變器1-20KW

本系列電源經過精心設計和優化，一體式內置隔離變壓器，超容量MOS/IGBT設計，能夠滿足不同領域和用電設備對UPS逆變電源的高標準要求。無論是在高壓開關、繼電保護、自動裝置等操作、控制電源和事故照明電源，通信系統、商業還是工業環境中，都能提供穩定、可靠的單相正弦波交流電源，確保用電設備安全、不間斷高效運行。適用于直流電壓為DC24V，DC48V，DC110V，DC220V的通信系統或電力系統中的應急供電備電場合。

客戶服務中心：13684994423

產品詳情

產品概述

本系列電源經過精心設計和優化，一體式內置隔離變壓器，超容量IGBT設計，能夠滿足不同領域和用電設備對UPS逆變電源的高標準要求。無論是在高壓開關、繼電保護、自動裝置等操作、控制電源和事故照明電源，通信系統、商業還是工業環境中，都能提供穩定、可靠的單相正弦波交流電源，確保用電設備安全、不間斷高效運行。適用于直流電壓為DC24V，DC48V，DC110V，DC220V的通信系統或電力系統中的應急供電備電場合。

應用領域

電力系統：配套直流屏或交直流一體化電源系統，構成電力UPS交流備電。

通信系統：配套通信電源系統，構成通信交流不間斷供電。

其他應用：在已有電池的供電系統中，構成交流備電系統。

主要用途

家用電器：空調、電視、冰箱、洗衣機等。

辦公設備：電腦、打印機、復印機等。

商業設備：收銀機、POS機、廣告顯示屏等。

電動工具：各種電動工具和機械設備。

電力系統：高低壓柜系統的操作和控制、事故照明等。

工業設備：生產線、機械設備等。

電信設備：通信基站、網絡設備等。

軍事領域：滿足軍事裝備的嚴苛要求，提供穩定的電力保障。

核心特性：

1. 高質量電源輸出

純正弦波輸出：逆變輸出波形優于市電，提供優質的電力供應。

無雜波干擾：隔離輸出，確保負載設備安全，避免因電源問題導致的損壞。

快速UPS轉換：轉換時間小于8ms，保障用電連續性和穩定性。

2. 智能化管理和維護

智能CPU控制：模塊化設計，簡化維護流程。

降低維護成本：提高設備穩定性，減少維護次數和成本。

3. 直觀的用戶界面

LED和LCD顯示屏：實時顯示運行參數，操作便捷。

故障信息顯示：故障直接顯示，便于快速識別和解決問題。

4. 高效率能源轉換

高轉換效率：半載環境下高達92%，市電環境下可達99%以上。

低空耗：節能模式下功耗低至8W，實現高效節能。

5. 多功能輔助充電支持

當直流屏或通信屏充電模塊全部損壞時，為了保障電池不嚴重虧電導制電池?fù)p壞，可開啟本電源的輔助充電功能開關，充電為智能充電方式。市電輔助充電：三階段式智能充電，兼容鉛酸、鋰電池、固態電池等多種電池類型。

6. 智能溫控系統

節能耐用風扇：延長設備壽命，保障穩定運行。

7. 強大的負載能力

逆變器性能：1KW逆變器可驅動1P空調，以此類推，強大的負載驅動能力。

使用優勢：滿功率設計，決對足功率。能夠應對各種負載需求，可以99%負載長時間運行。

8. 長壽命電路設計

工頻電路：采用優質電子材料，穩定性高，壽命長，正常使用壽命在十年以上。

9. 全面保護機制

多重保護功能：包括低壓、高壓、高溫、短路、過流、過載等，確保設備安全。

10. 隔離抗干擾設計

工頻隔離變壓器隔離，超強的抗干擾能力，保證在復雜電磁環境下依然能夠穩定工作，輸出純凈的正弦波交流電，并且電源本身不對用電環境造成干擾。

11. 靈活的配置選項

可設置選擇：50HZ/60HZ可選，AC/DC優先模式可調，中英文可選，節能選擇等。

12. 高品質組件

優質電子配件：包括UI型工頻隔離變壓器、銅質接線端子、全銅品牌線材等，確保高效、安全和穩定的電力供應。

二、產品功能介紹

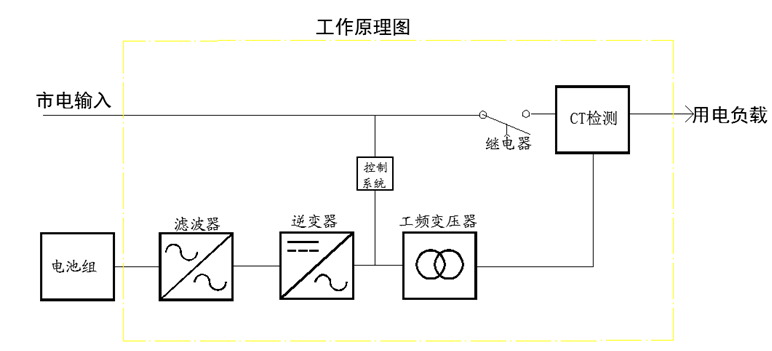

1:產品原理圖

2:產品原理說明(交流主供/直流主供,可以在后面板拔碼選擇)

A、交流主供（市電優先模式）

步驟1：當有市電時，市電旁路直接輸出；

步驟2：當市電突然停電或異常，在8ms內系統自動切換至逆變供電，確保負載持續工作；

步驟3：當市電恢復后，系統自動切換至市電供電；

B、直流主供（逆變優先模式）（以12V電池模式舉例如下,其他電壓等級對應翻倍）

主用于電池供電，市電當備用電源。

步驟1：當有市電OK時，只要電池電壓高于10.5V，電源將電池逆變輸出；

步驟2：當電池放電至10.5V，電源將自動切換至市電旁路輸出；

（此功能主要實現市電互補供電、保證用電設備持續使用）。

步驟3：當電池電壓升至13V時，逆變電源將自動切換至電池逆變模式輸出。

步驟4：當市電故障、并且電池電壓低于10V，逆變器將關閉輸出。

如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出。

如果市電還不正常，電池充電至12V時，逆變器將自動開機、逆變模式輸出。

3、節能模式（節能模式偵測時間5S）：當選擇在節能模式下，空耗為1W～8W之間，只有芯片在工作，逆變電源在節能狀態下進行自動循環檢測，當連接的負載大于30W后，系統會在5S內自動開機進入正常工作模式，為負載供電；當卸載（負載小于30W）后，5S內自動進入節能狀態；此功能大大減少了系統不必要的電量浪費，最大可能的減小空耗。

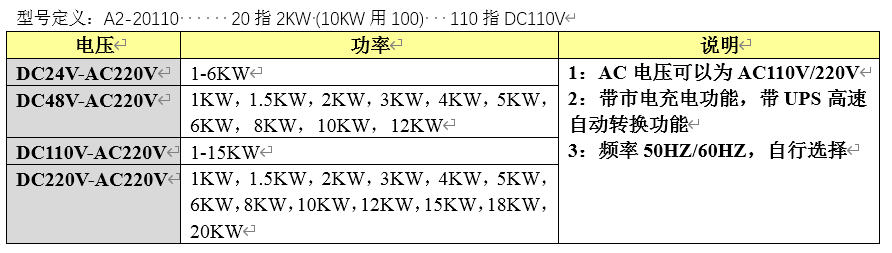

三、 規格型號

四、技術參數

參數規格

功率規格

1~20KW（1-25KVA）

直流輸入規格

額定電壓規格

DC24/48/110/220V~AC220V

DC24/48/110/220V ~AC110V

工作電壓范圍(正常工作電池電壓)

DC24V輸入

20V-32V ± 1V

DC48V輸入

40V-63V ± 1V

DC110V輸入

90V-142V ± 1V

DC220V輸入

180V-283V ± 2V

低壓警告(電池電壓過低時,蜂鳴器響,提醒用戶)

DC24V輸入

21.0Vdc ± 0.5Vdc

DC48V輸入

42.0Vdc ± 1Vdc

DC110V輸入

94Vdc ± 1Vdc

DC220V輸入

188Vdc ± 2Vdc

低壓斷電(電池電壓過低時關閉輸出)

DC24V輸入

20.0Vdc ± 0.5Vdc

DC48V輸入

40.0Vdc ± 1Vdc

DC110V輸入

90Vdc ± 1Vdc

DC220V輸入

180Vdc ± 2Vdc

低壓恢復(電池電壓恢復正常時,自動開機)

DC24V輸入

24Vdc ± 0.5Vdc

DC48V輸入

48Vdc ± 1Vdc

DC110V輸入

107Vdc ± 1Vdc

DC220V輸入

213Vdc ± 2Vdc

高壓警告及保護 (電池電壓過高時,蜂鳴器響,3秒后保護)

DC24V輸入

31.4Vdc ± 0.6Vdc

DC48V輸入

62.8Vdc ± 0.6Vdc

DC110V輸入

142Vdc ± 1Vdc

DC220V輸入

283Vdc ± 2Vdc

高壓恢復(電池高壓保護后,降到此電壓以下,5分鐘后自動開機)

DC24V輸入

31Vdc ± 0.6Vdc

DC48V輸入

62Vdc ± 1Vdc

DC110V輸入

138Vdc ± 1Vdc

DC220V輸入

278Vdc ± 2Vdc

峰值逆變效率

>92%（半載） >88%（滿載）

直流優先型,當有市電旁路時,電池低壓轉換點(電池低于此電壓,轉到市電供電)

DC24V輸入

21.0Vdc ± 0.5Vdc

DC48V輸入

42.0Vdc ± 1Vdc

DC110V輸入

96Vdc ± 1Vdc

DC220V輸入

192Vdc ± 2Vdc

直流優先型,轉為市電供電后,電池低壓恢復點(電池充到高于此電壓,轉回電池供電)

DC24V輸入

26Vdc ± 0.5Vdc

DC48V輸入

52Vdc ± 1Vdc

DC110V輸入

116Vdc ± 1Vdc

DC220V輸入

233Vdc ± 2Vdc

交流輸入規格

額定電壓規格

220VAC系統

110VAC系統

輸入電壓波形

正弦波(市電或發電機)

額定輸入電壓

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

低壓關斷點

140Vac±3%

70Vac±3%

低壓恢復點

147Vac ±3%

74Vac ±3%

高壓關斷點

260Vac±3%

131Vac±3%

高壓恢復點

250Vac±3%

126Vac±3%

頻率

50HZ(45-55HZ) 60HZ(55-65HZ) 用發電機的必須保證發電機頻率不超限

市電峰值充電效率

≥85%

市電供電時效率

≥98%

轉換時間

<8ms (市電轉逆變)或(逆變轉市電)

交流輸出規格

額定輸出電壓 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

輸出電壓范圍

±3%rms 逆變穩壓輸出

額定輸出頻率(Hz)

50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可拔碼開關選擇)

功率因數

>0.9

輸出波形

純正弦波(任何條件下均優于市電)

波形失真率( THD )

≤3%( 線性負載 )

動態響應( 0～100% )

≤5%

峰值系數( CF )

3:1

過載保護

(SMPS load)

100%<負載<125% ，每3秒響一次，15分鐘后關閉輸出；

125%<負載<150% ，每1秒響0.5秒，1分鐘后關閉輸出；

負載>150% ，3秒后關閉輸出

只告警未保護，負載低于100%后立即停止告警；

保護后，5分鐘后自恢復檢測，如恢復正常負載，5分鐘后自動恢復工作

（或手動關機，可立即重新開機）

其他說明

連續運行時間

可以連續長時間運行

正常開機空耗

型號KW

空耗功率W

說明

以DC220V機型實測，不同直流電壓會有小差異

節能模式空耗

≤8W

安全認證

CE-EMC認證 CE-LVD認證 FCC認證 UL檢驗報告型式檢驗報告

絕緣強度

1500Vac，1分鐘不擊穿

絕緣電阻

不低于2M

通訊接口方式

標配RS485 (可定制RS232/WIFI/GPRS/CAN等通訊方式）

冷卻

溫控變速風扇散熱（要在通風條件下）

噪音( dB、1米 )

＜60分貝

使用環境溫度( ℃ )

-40～+50

存儲環境溫度( ℃ )

-40～+70

使用環境濕度

0-95%相對濕度（不結露）

使用海拔( m )

≤5000 (超過1000米，降額使用，每升1000米降10%使用)

顯示方式

LED指示燈+LCD液晶顯示

告警方式

蜂鳴器聲音告警+顯示屏顯示告警

保護功能

低壓保護，高壓保護，高溫保護，短路保護，過流保護，過載保護，低壓恢復，智能溫控，故障告警（所有保護帶自恢復功能，條件正常后5分鐘后自動開機）

防護等級

IP20 / 可定制

尺寸重量及配置說明
產品凈重（約）	功率/KW	1	2	3	4	5	6	8	10	12	15	18	20
	重量/kg	25	28	32	41	43	45	61	68	75	88	94	98
產品毛重（約）	功率/KW	1	2	3	4	5	6	8	10	12	15	18	20
	重量/kg	26	29	33	42	44	46	62	69	76	90	96	100

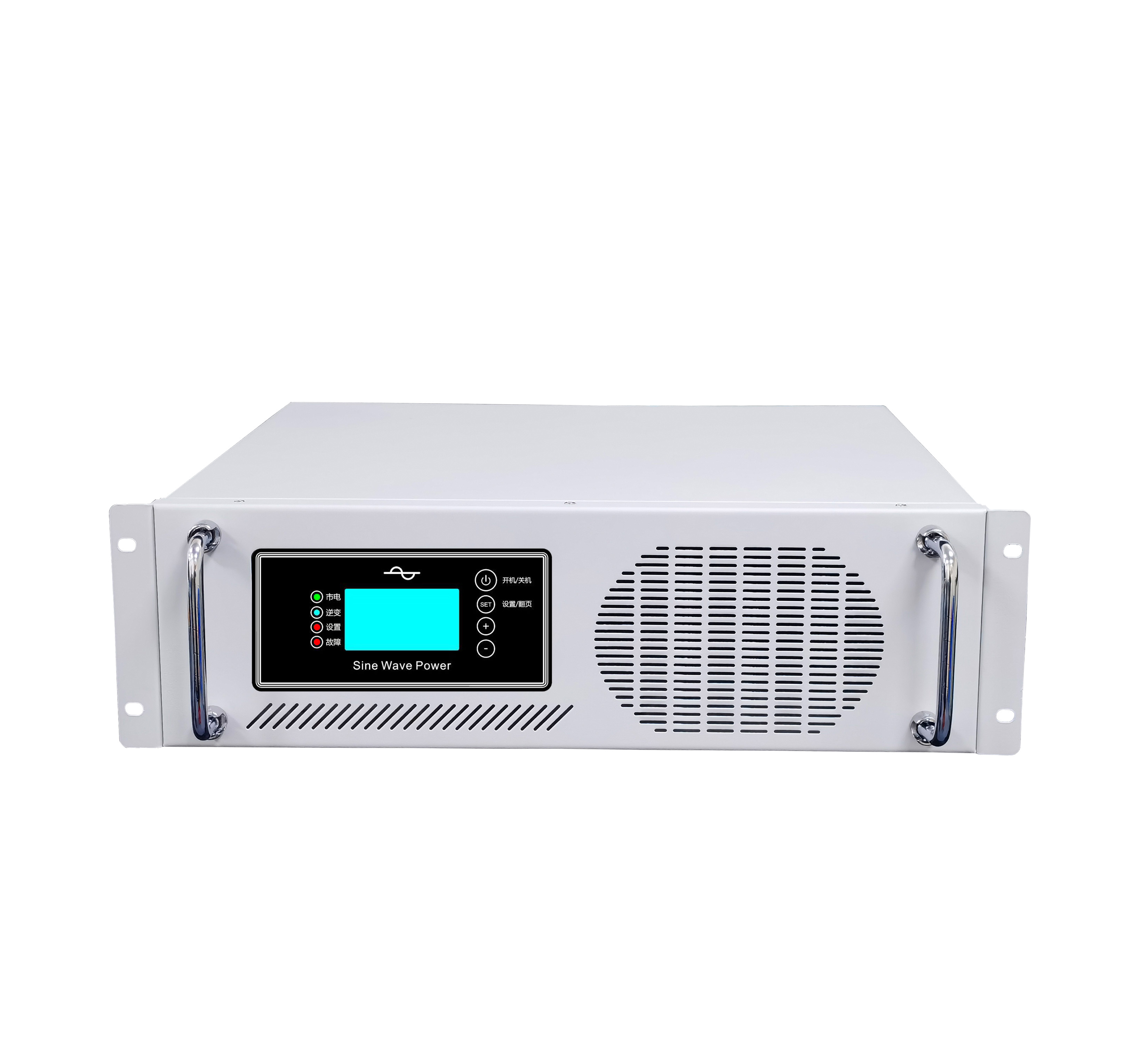

產品尺寸mm 詳細見第八條產品尺寸圖		1-3KW機架式（3U）			4-6KW機架式（4U）			8-12KW機架式（5U）			15-20K機架式（7U）
		寬482深442高132 含端子總深477			寬482深442高176 含端子總深477			寬482深487高221 含端子總深522			寬482深487高310 含端子總深522
		1-3KW臥式款/掛式款			4-6KW臥式款/掛式款			8-12KW臥式款/掛式款			15-20KW臥式款/掛式款
		長442寬436高132 含端子總長477			長442寬436高176 含端子總長477			長487寬436高221 含端子總長522			長487寬436高310 含端子總長522
包裝尺寸（紙箱）mm		1-3KW			4-6KW			8-12KW			15-20KW
		長580，寬580，高235			長580，寬580，高282			長630，寬580，高340			長630，寬580，高445

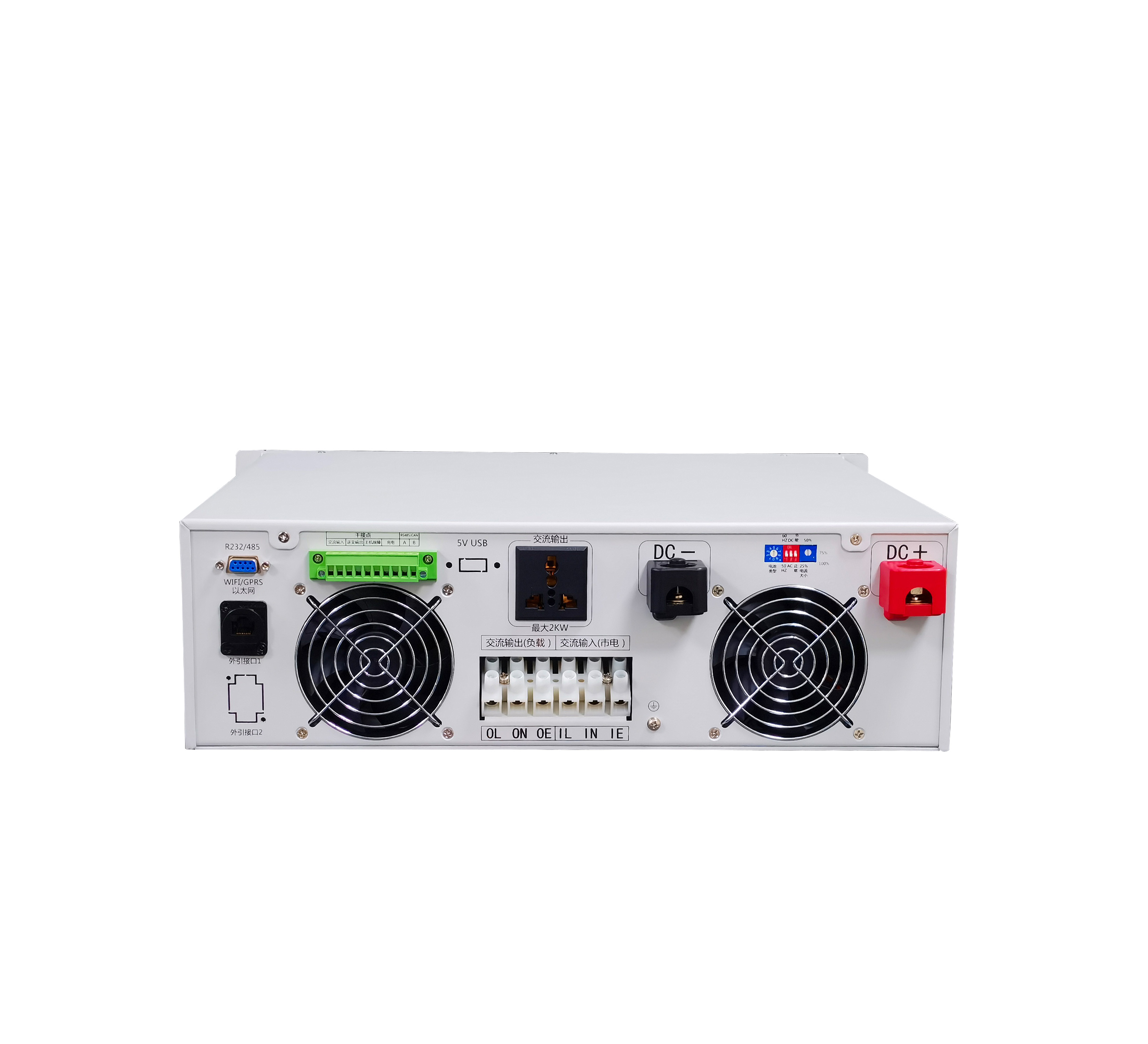

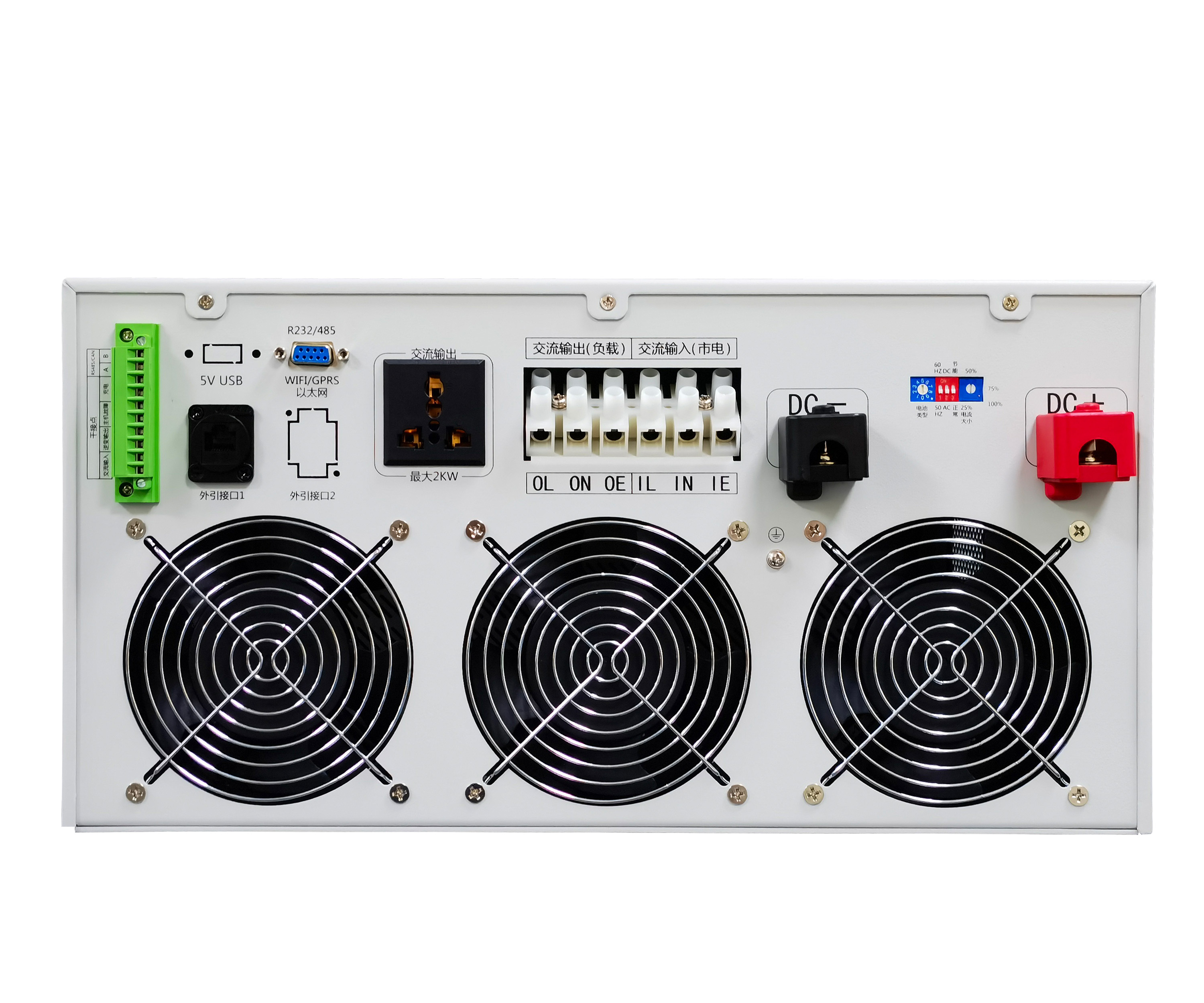

標配		顯示屏顯示；1路AC輸入；1路DC輸入；1路AC輸出；RS485通訊；三孔插一個；
選配單元		1：電池防反接板；2：故障干接點；3：USB通訊端口； 4：外引開關板；5：外引顯示屏；6：多路RS485/232；7：WIFI模塊；8：GPRS模塊；9：以太網模塊；10：CAN通訊；11：背面罩
